AD-SeeS-Mate · 化工行业电力智慧应用返回列表

2024/01/12 浏览量:328


随着知识经济的到来和全球经济一体化速度的加快,天津化工行业某企业为了加快产品结构和规模的调整及升级,该司目前需求是对厂房进行系统能耗监控服务。
使用铨盛能源管理系统AD-SeeS-Mate监测10kv变电室连接各厂房总电表,用于测试各个厂房的用电情况,在四个主要厂房中增加四个Gateway,监测各厂房中的设备用电量,以达到能耗监测的目的。

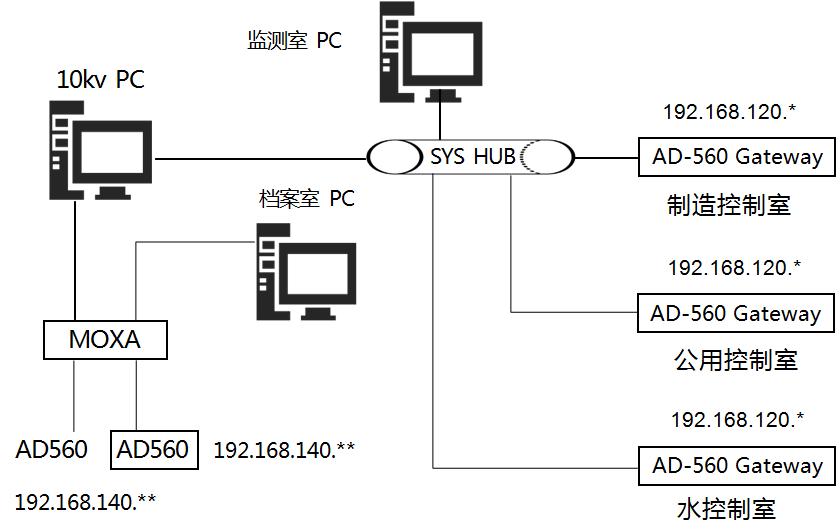

由于客户各厂房之间距离较远,每个AD-560之间无法使用传统的RJ45网线进行连接,客户改用光纤进行网络连接。因此10kv PC需要采集各个网段下的网关数据,10kv PC使用了两张网卡,(140)和(120)网段内的Gateway均可在AD-SeeS-Mate上进行自动搜寻。


硬件架构

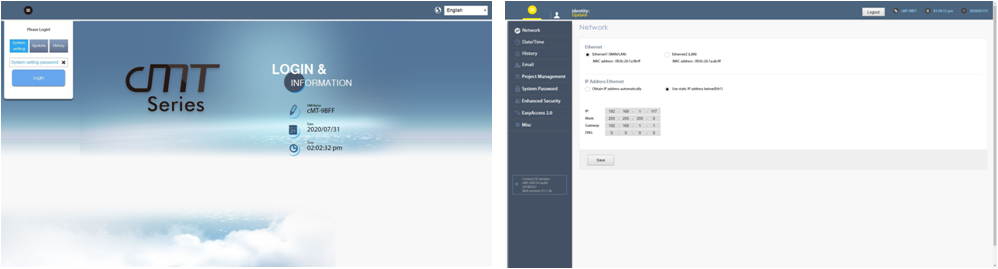

将NoteBook及AD-560使用Ethernet网线连接Ethernet2口,将Notebook 网址改192.168.100.** ,输入网址192.168.100.** 进入配置界面,输入密码后在IP地址栏输入需要配合计算机的网段及地址。注:地址位不可与其他设备有重复。断电重新启动后需要连接的计算机网线插入Ethernet1口浮动IP口即可。

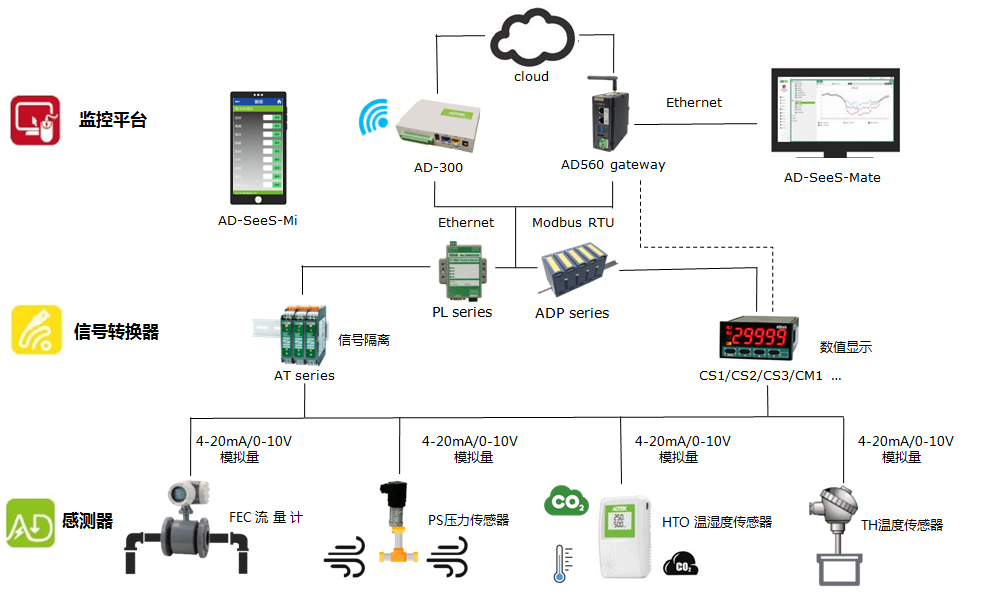

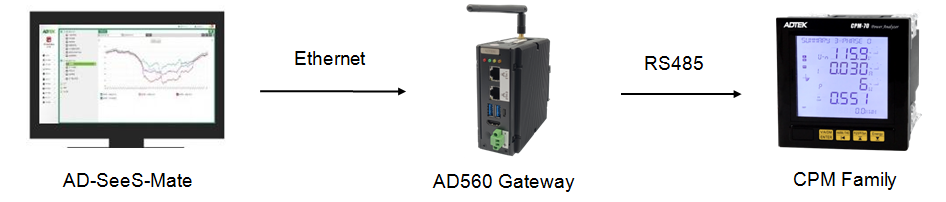

AD-SeeS-Mate 最多可以选配十个AD-560Gateway, 每个Gateway支持最大30台ADTEK电表+100个FreeTag接入。各个网关 (Gateway) 负责采集电表的RS485信号,再通过RJ45网络接口与PC(交换机)进行连接,需要与PC网卡处于同一网段中(例:192.168.140.**)便可实现与能源管理系统AD-SeeS-Mate的互通,从而直接从PC端采集分析实时用电情况。



软件配置



软体配置

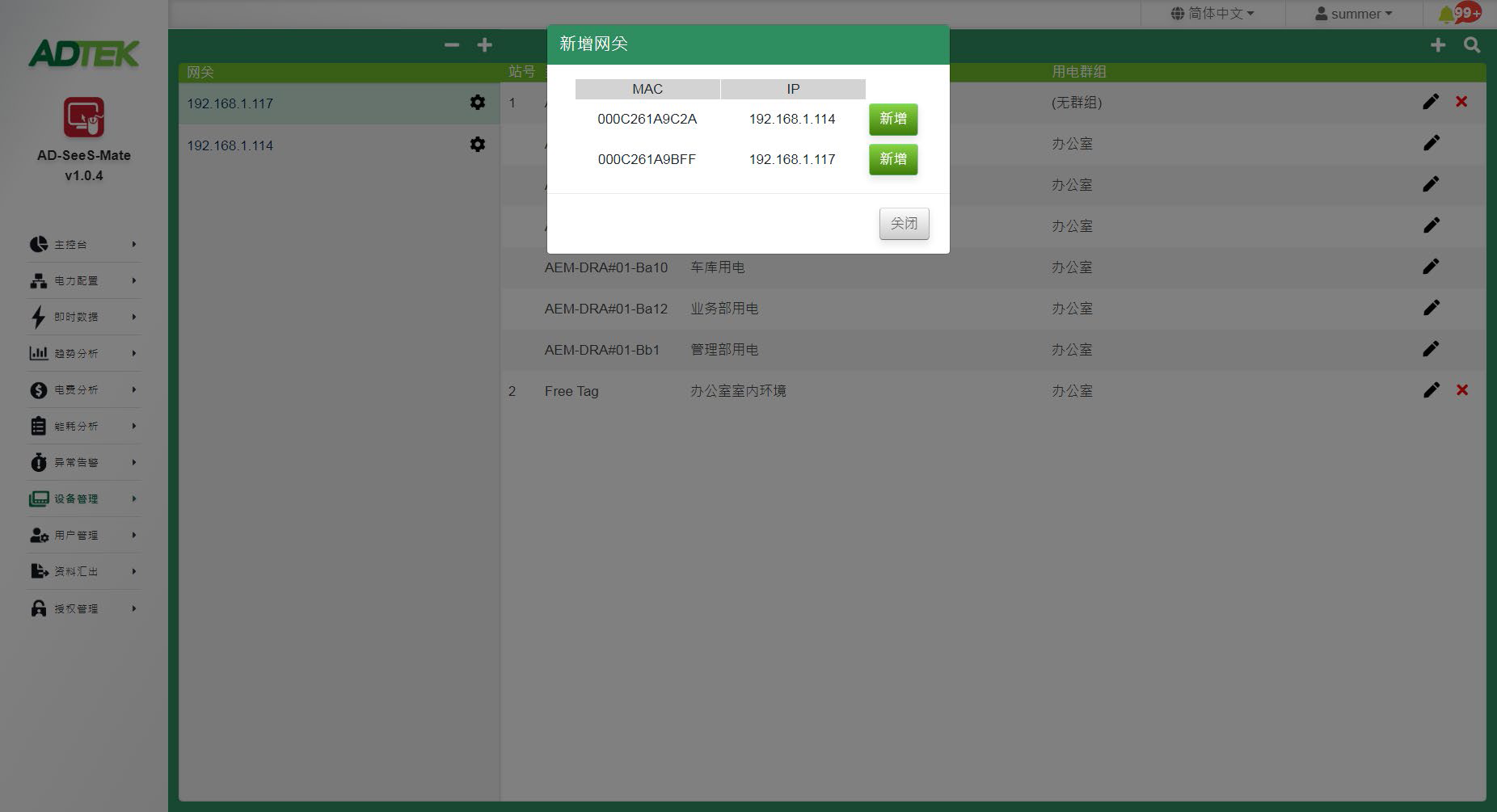

1、安装软件后将AD-560Gateway进行连接,直接进行网关自动搜索,处于同网段的网关会直接自动被搜索出,点击新增即可。

2、AD-SeeS-Mate支持外部传感器&电表 (FreeTag)进行接入,有着广泛的开放性,可接入外部(支持ModbusRTU) 电表及传感器设备进行数据读取。

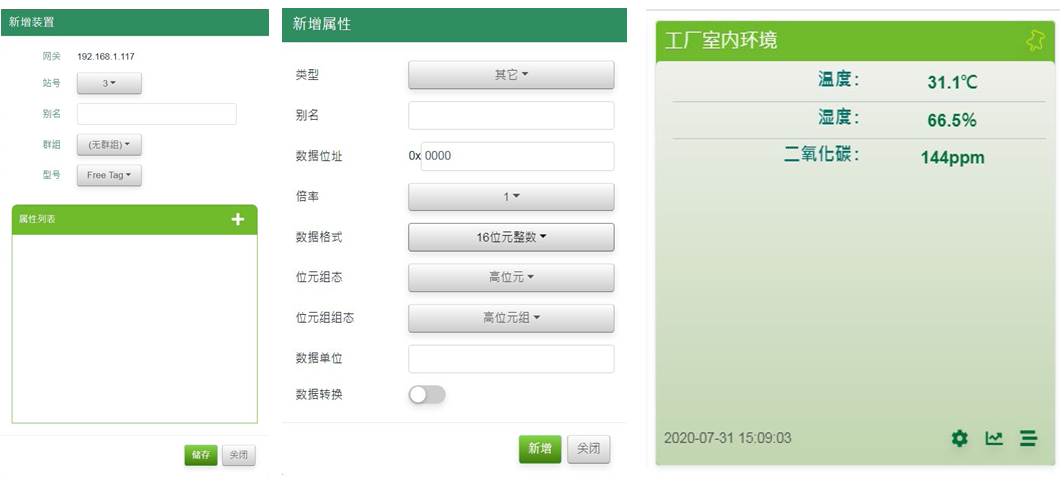

FreeTag配置


FreeTag配置需要确认电表通讯地址后进行配置,首先确认数据类型,输入数据地址位置 (AD-SeeS-Mate只能输16进制地址,若通讯地址为10进制需要转换为16进制)确认位元数及数据单点击新增即可。



产品发展策略



1:厂房能监控 及时报警,导出图表,数据分析。

2:发电厂 通过AD-SeeS-Mate系统实时监测发电量和二氧化碳的排放。

3:智能楼宇 远程抄表,监测各租户实时用电,预防偷电漏电。

4:产线监控 支持FreeTag接入的AD-SeeS-Mate可以监测转速、温度、数量等数据。
