AD-SeeS-Mate

能源管理系統





 (預計2019年Q3 上市)

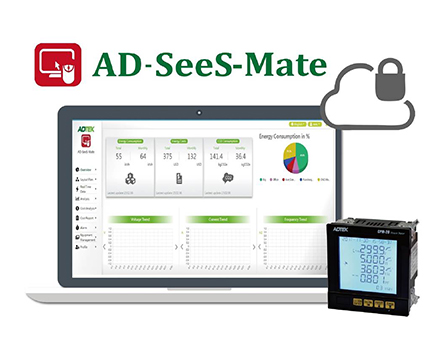

     AD-SeeS-Mate 是工業電錶專家銓盛電子針對一般中小型方案(約10~30個電錶)所打造的一款即時能源管理系統,以閘道器(EMS Gateway)AD-520 經由Modbus 連接全系列電錶(OT)及 第三方裝置(Devices),再以Ethernet 連接到用戶端(IT)。通過訪問現場伺服器或企業私有雲,您可輕鬆獲取各項用電數據,即刻掌握能源使用效益。

     還可透過Free Tag (自定義Modbus位址) 連接第三方裝置(Device),經由原有裝置讀取重要控制參數,無須額外新增Sensor或裝置,降低裝置與施工成本。若必要,亦容易新增各種I/O模組,增加重要監測點,掌握工業物聯網日益增加的量測需求。

應用領域:

1.  高耗能廠房監控,如金屬熱處理廠、陶瓷廠、等等。

2.  廠區內變電站監控

3.  連續式生產線

4.  出租辦公室、宿舍、攤位之電費分攤計算

5.  連鎖店之能耗監控

AD_SeeS_Mate_DataSheet AD_SeeS_Mate_E_Brief AD_SeeS_Mate_DM

规格概要

■ 系統容量

1. 每套EMS 軟體基本容量為閘道器10 台,Free Tag 100 個( 最多來自10 個裝置)

2. 可透過購買授權方式來分別擴充閘道器與Free Tag 數量, 每個授權基數

   分別為10 台閘道器與100 個Free Tag

3. 每套EMS 軟體最多可連線250 台閘道器

4. 每個閘道器可連接30 台電錶



 軟體功能及特色



主控台

˙ 以圖表及趨勢圖顯示電力系統的總用電量、電費、碳排放量、用電

  佔比與功率需量等重要用電數據。

˙ 醒目且引人注意的用電資訊顯示畫面,並可在大型的壁掛式顯示器

  上顯示。

電力配置

˙ 建立及編輯設施的自訂圖形與電錶安裝位置。電錶位置透過拖曳方

  式隨意放置, 符合現場實際狀態

˙ 單線圖、園區地圖、設備平面圖與模擬電路圖皆可使用圖片物件

    匯入方式建立。

即時數據

˙ 每個電錶自成一個數據框 , 方便觀察數據 , 並可快速即時比較連線

  的多個電錶。

˙ 數據框可自行選擇數據參數 , 顯示於數據框的頁面 , 無需進入所有

   參數頁面去查找所要的數據。在數據框也可直接進入該電錶的趨勢

   分析圖表。

˙ 可透過釘選的方式將重要電錶的數據框固定在首頁 , 省去翻頁查找

   的動作。

趨勢分析

˙ 可顯示電壓、電流、電能、功率與頻率及Free Tag等參數的趨勢。

˙ 趨勢圖的統計區間可選年、月、日或是自選區間。

˙ 可繪製同期比較的趨勢圖。

電費分析

˙ 電費設定有累進計價與時間計價 (TOU) 兩種方式。

˙ 多達 19 種電價幣別可選。

˙ 電費趨勢圖的統計區間可選年、月、日或是自選區間。

電力報告

˙ 可印表輸出總體或個別電錶的電能與電費報表 , 可選擇月報表或年

報表。

˙ 可自行設定報表的公司抬頭名稱。

異常告警

˙ 每個電錶或 Free Tag參數均可設置為告警條件。

˙ 主畫面具備告警圖示與告警數量 , 可查詢歷史告警事件。

˙ 告警發生後除畫面提示外 , 也會發送 E-Mail 通知。

設備管理

˙ 可自動或手動搜尋網關。

˙ 可自動或手動搜尋連線的電錶。

˙ 可編輯每個電錶的名稱以及所屬群組 , 便於識別與管理。

˙ 可手動添加 Free Tag參數。

用戶管理

˙ 主帳號可建立、編輯與刪除子帳號。

˙ 每個子帳號可獨立設定讀寫權限。

˙ 若子帳號需暫時取消登入系統 , 主帳號可暫時關閉子帳號無需刪除

, 隨時可重新啟用。



預上市文件

版本: V1.0 / 更新日期: 2019.05.23



產品特色單頁 (E-Brief)

更新日期: 2019.08.12



產品規格說明書 (Datasheet)

版本: V1.0 / 更新日期: 2019.07.16



选型资料

系統組合:

1. AD-520: 能源管理閘道器(EMS Gateway)

2. 多功能電錶:

2-1: CPM-12 A/B

2-2: CPM-12D

2-3: CPM-20

2-4: CPM-70

2-5: CPM-80

2-6: AEM-DR

2-7: AEM-DD

2-8: AEM-DRA

2-9: ADP-PM-A



3. Free Tag: 可讀取具備Modbus RTU 通訊協定的裝置數據,

 共有100 個( 最多來自10 個裝置)Tag 可以配置



最低系統需求:

作業系統: Windows 7 或 10 / 64 位元

CPU: 1GHz 以上

RAM: 4GB 以上

HDD: 500G 以上



系統版本:




系統架構:
